WinCamD-THz太赫兹光斑分析仪

作者:peter浏览量:193

WinCamD-THz太赫兹光斑分析仪
    主要介绍DataRay公司WinCamD-THz高分辨率太赫兹相机式光斑分析仪,TaperCamD-LCM是太赫兹光斑分析仪中参数的型号,覆盖3~20 THz的范围,对应波长15至100μm。此外,对于不同的波长,Dataray提供不同的太赫兹相机式光束分析仪子系列产品供用户选择。TaperCamD-LCM最大的特点:最大25*25mm感光区域和12.5um像素尺寸。

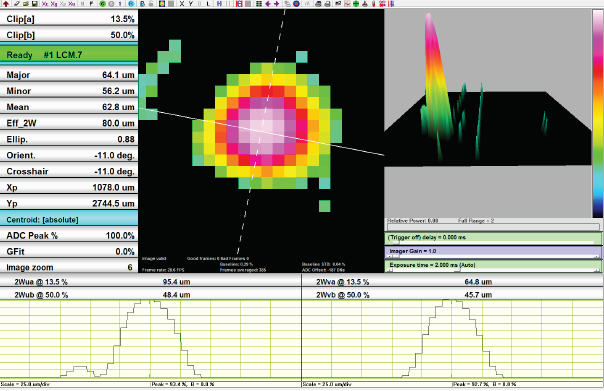

    WinCamD-THz系列太赫兹相机的产品特点是:具有大有效面积,高空间分辨率,全局快门和快速帧速率,端口供电。故而WinCamD™-THz非常适合多光谱太赫兹激光光束分析。拥有纤薄紧凑的封装,且采用灵活的USB3.0电缆。WinCamD-THz系列的产品的方案与辐射热和热电替代方案不同,其相机对背景热噪声不敏感。可更换的软件配置允许用户在多光谱对准模式和补偿对THz光束的非线性响应的模式之间快速切换。快门触发选项简化了单次或多次脉冲捕获。该相机配有DataRay的全功能软件,无需许可费,无限制安装,全面的接口选项和免费软件更新。

    DataRay是美国一家光束截面分析仪和光束质量分析仪的知名品牌,有激光光束质量以及各项激光光束参数分析的仪器等产品,包括M2因子分析和光斑轮廓分析仪器,狭缝扫描光束质量分析仪Beam'R,CMOS相机光束质量分析仪WinCamD以及本文主要介绍的太赫兹系列的WinCamD-THz。


WinCamD-THz系列太赫兹相机光束分析仪特点:
-3~20 THz(15至100μm)加350 - 1150 nm的宽光谱范围
-2048 x 2048像素,11.3 x 11.3 mm有效区域
-5.5μm像素
-12 fps @ 2048 x 2048到60 fps @ 512 x 512
-端口供电,USB 3.0; 灵活的3米电缆
-HyperCal™ - 动态噪音和基线校正
-实时非线性校正
-全局电子快门,85μs至2 s
-TTL,光学和自动触发选项
-12位动态范围
-在多个摄像头上并行捕获
-可现场更换的图像传感器
-相对功率水平显示

功率/能量范围(饱和度:单脉冲,τ≈1ps [与(τ)0.25成比例])
~100 mJ / cm2 @ 3 THz
~15 mJ / cm2 @ 6 THz
~10 mJ / cm2 @ 10 THz

WinCamD-THz大面积太赫兹光斑轮廓分析仪主要应用:
-太赫兹激光轮廓/对准
-非线性泵浦探针光谱
-医疗和安全检查/不透明物体的质量保证
-太赫兹激光器和激光系统的现场维修

WinCamD-THz高分辨率太赫兹相机式光束分析仪参数规格
参数 参数值
像素尺寸, H x V,像素数目 5.5 x 5.5 μm pixels, 2048 x 2048, 4.2 MPixel
有效传感区 11.3 x 11.3 mm
快门类型 Global
快门帧率 ≥60 Hz @ 512 x 512; ≥30 Hz @ 1024 x 1024; ≥12 Hz @ 2048 x 2048
每脉冲最大PRR ≥12.5 Hz
单脉冲可捕获最大PRR USB 3.0: 12.6 kHz; USB 2.0: 6.3 kHz
Signal to RMS Noise: >500:1
电子快门 25,000:1, 85 μs to 2s on USB 3.0; 12,500:1 158 μs to 2s on USB 2.0
ADC: 12 bit
接口 USB 3.0 Port-powered
