作者：peter浏览量：153
|

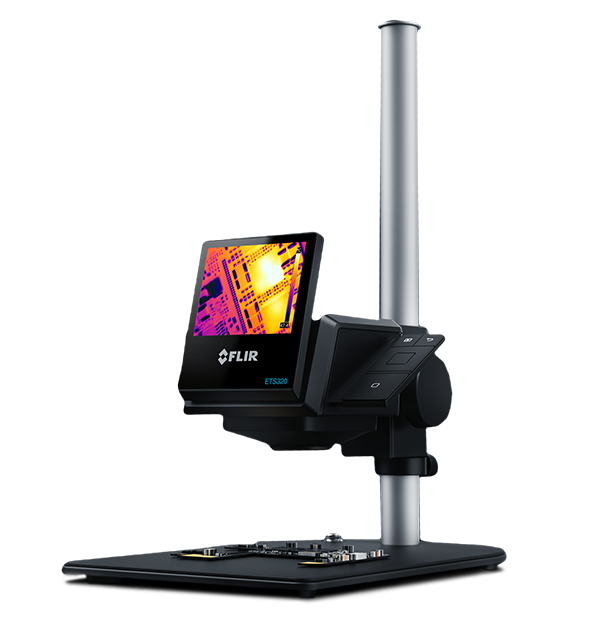

FLIR ETS320™ 电子产品测试专用热成像系统  专为电子产品而设计 FLIR ETS320为电子产品测试的热成像解决方案，帮助用户数秒内收集准确可靠的数据并执行分析，改进电路板的产品设计，降低测试时间。 l 红外分辨率为320×240像素（76，800像素） l 配备清晰的3”液晶显示屏 l 视场角为45º l 测量精度为±3% l 可记录标准的全辐射JPEG图像 l 提供FLIR TOOLS+软件 |
||||||||||
| 主要特性 | ||||||||||
|
||||||||||
| 产品应用 | ||||||||||

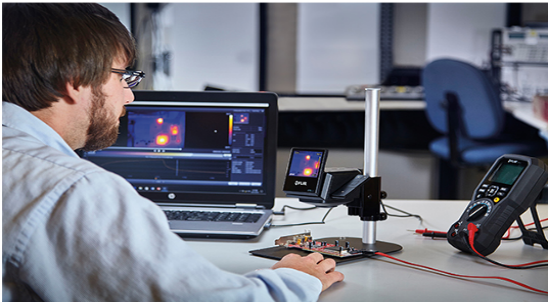

 可通过USB接口连接至电脑，并在FLIR Tools+ 中分析 |
||||||||||

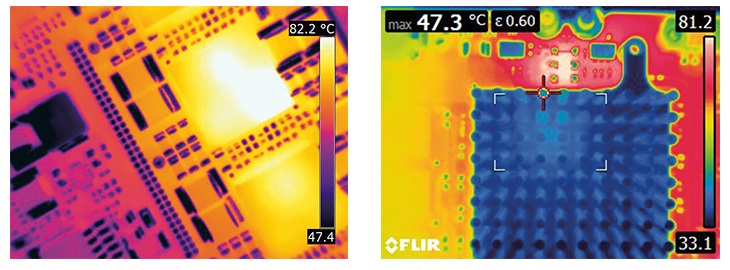

 可测量小至170 um/像素点尺寸的部件 确定需要增加或移除热管理设备这处 |
||||||||||
| 技术参数 | ||||||||||
| 型号 | FLIR ETS320 | |||||||||
| 红外分辨率 | 320 x 240 （76,800像素） | |||||||||
| 探测器类型 | 非制冷型红外探测器 | |||||||||
| 波长范围 | 7.5 - 13.0 µm | |||||||||
| 热灵敏度/NETD | <0.06°C | |||||||||
| 视场角（FOV） | 45° × 34° | |||||||||
| 固定焦距 | 70 mm ± 10 mm | |||||||||
| 光圈数 | 1.5 | |||||||||
| 焦距下的光斑尺寸 | 170 µm | |||||||||
| 图像频率 | 9 Hz | |||||||||
| 测量与分析 | ||||||||||
| 精度 | 环境温度为10°C 至 35°C的情况下，±3°C或读数的±3% | |||||||||
| 点测温 | 中心点 | |||||||||
| 区域测温 | 输入框 | |||||||||
| 发射率校正 | 0.1到1.0不等 | |||||||||
| 发射率表 | 预定义材料的发射率表 | |||||||||
| 反射表观温度校正 | 自动，基于反射温度输入值 | |||||||||
| 图像存储 | ||||||||||
| 图像格式 | 标准全辐射JPEG图像，包括14位测温数据 | |||||||||
| 视频流 | ||||||||||
| 辐射红外视频传输 | 使用USB全动态传输至PC（FLIR Tools/Tools+） | |||||||||
| 非辐射红外视频传输 | 使用USB传输未压缩彩色视频 | |||||||||
| 数据通信接口 | ||||||||||
| 接口 | Micro USB接口： 从/向PC和Mac设备传输数据 | |||||||||
| 电源系统 | ||||||||||
| 电池类型 | 锂离子电池，直充 | |||||||||
| 电池连续工作时间 | 25°C 环境温度以及一般用途时约4小时 | |||||||||
| 充电时间 | 2.5小时充至90%电量 | |||||||||
| 其它数据 | ||||||||||
| 显示屏 | 3英寸320×240像素彩色液晶显示屏 | |||||||||
| 工作温度范围 | 10°C 至 40°C | |||||||||
| 储存温度范围 | -40°C 至 70°C | |||||||||
| 指令和法规 |
电池指令2006/66/EC EMI/EMC指令2004/108/EC ErP指令2009/125/EC WEEE 2012/19/EC RoHs2 2011/65/EC EN 61000-6-3 EN 61000-6-2 EN 61 000-4-8 LVD指令2006/95/EC 机械指令2006/42/EC FCC 47 CFR第15部分B类 REACH法规EC 1907/2006 |
|||||||||
| 封装，抗冲击，抗振 |
IP 40 (IEC 60529) 25 g (IEC 60068-2-27) 2 g (IEC 60068-2-6) |
|||||||||
| 热像仪重量（含电池） | 0.575 kg | |||||||||
| 热像仪尺寸（长×宽×高） | 22×15×30 cm | |||||||||
| 标配 | ||||||||||
| 热像仪、基座、支架、电源适配器（含多国电源插头）、USB电缆、Flir Tools+ 软件 | ||||||||||
